Rozvaděč pro wallbox - RWB 16A/11kW (nebo 32A/22kW), fakturační elektroměr, STOP tlačítko, dokumentace

Rozvaděč IP65 pro wallboxy 11kW (22kW s jističem 32A) pro DIY instalaci.

Odborně navržený rozvaděč pro bezpečné nabíjení elektromobilů

Tento rozvaděč je určený pro instalaci wallboxů v rodinných domech, garážích, pergolách, firmách i bytových domech. Navrhli jsme ho jako hotovou sestavu, která odpovídá reálným potřebám nabíjení elektromobilů – ne jako univerzální rozvaděč, ale jako specializované řešení pro EV.

Rozvaděč je vyroben elektrikářem, s použitím komponent určených pro nabíjecí infrastrukturu, a je připraven pro bezproblémovou revizi.

Proč právě tento rozvaděč

• navržen speciálně pro wallboxy

• vhodný pro venkovní i vnitřní použití (IP65)

• správná skladba jištění pro EV

• přehledné zapojení a značení okruhů

• dokumentace pro revizi

• možnost úprav a rozšíření

Základní technická sestava

Konkrétní konfigurace se liší podle zvolené varianty, typicky obsahuje:

• jistič 3f (16A / 20A / 25A / 32A dle varianty)

• proudový chránič typu A

• prostor pro přívod i vývod ke wallboxu

• rozvaděč s krytím IP65

Volitelné prvky dle varianty:

• MID podružný fakturační elektroměr

• vypínací cívka pro STOP tlačítko

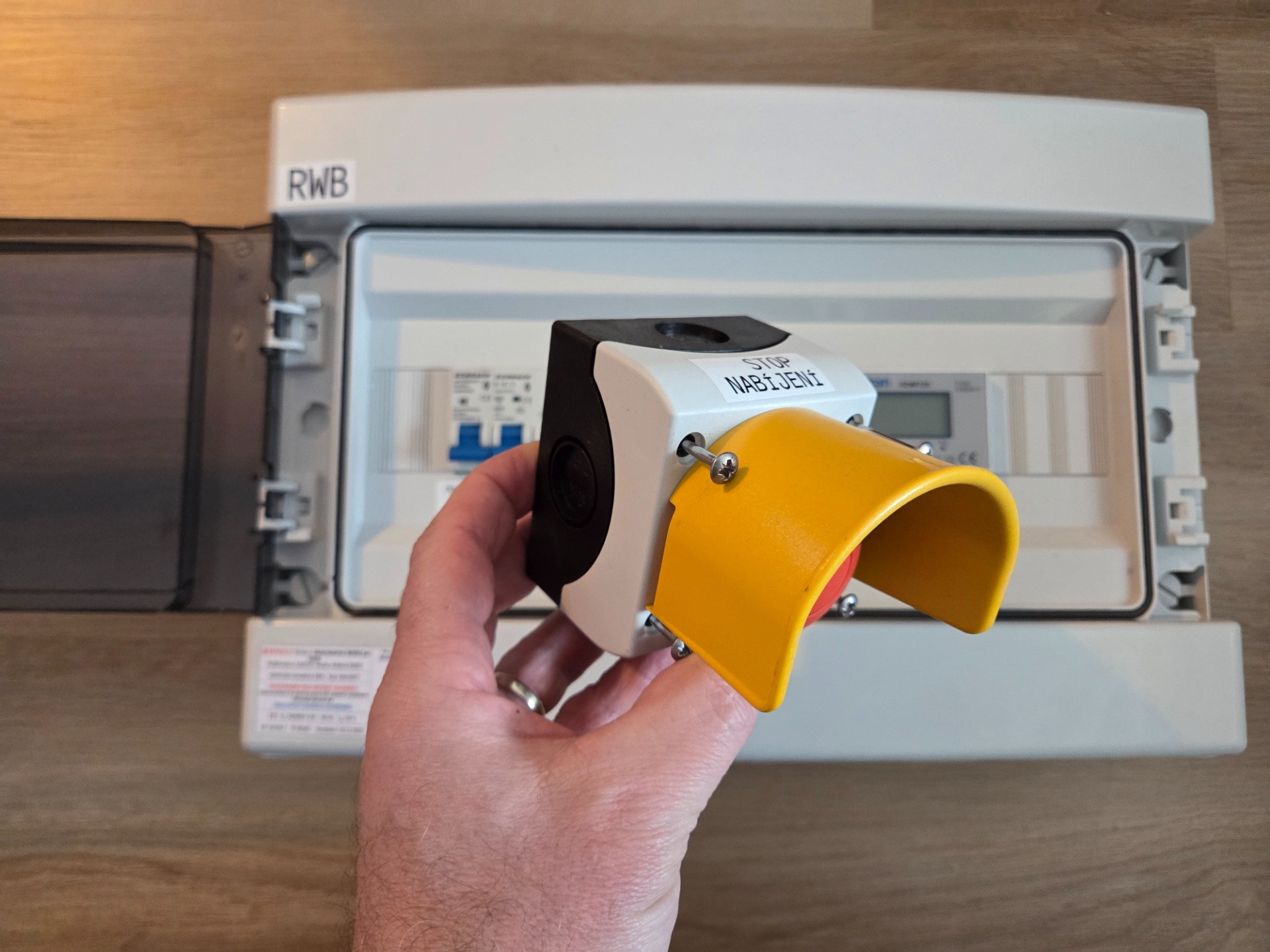

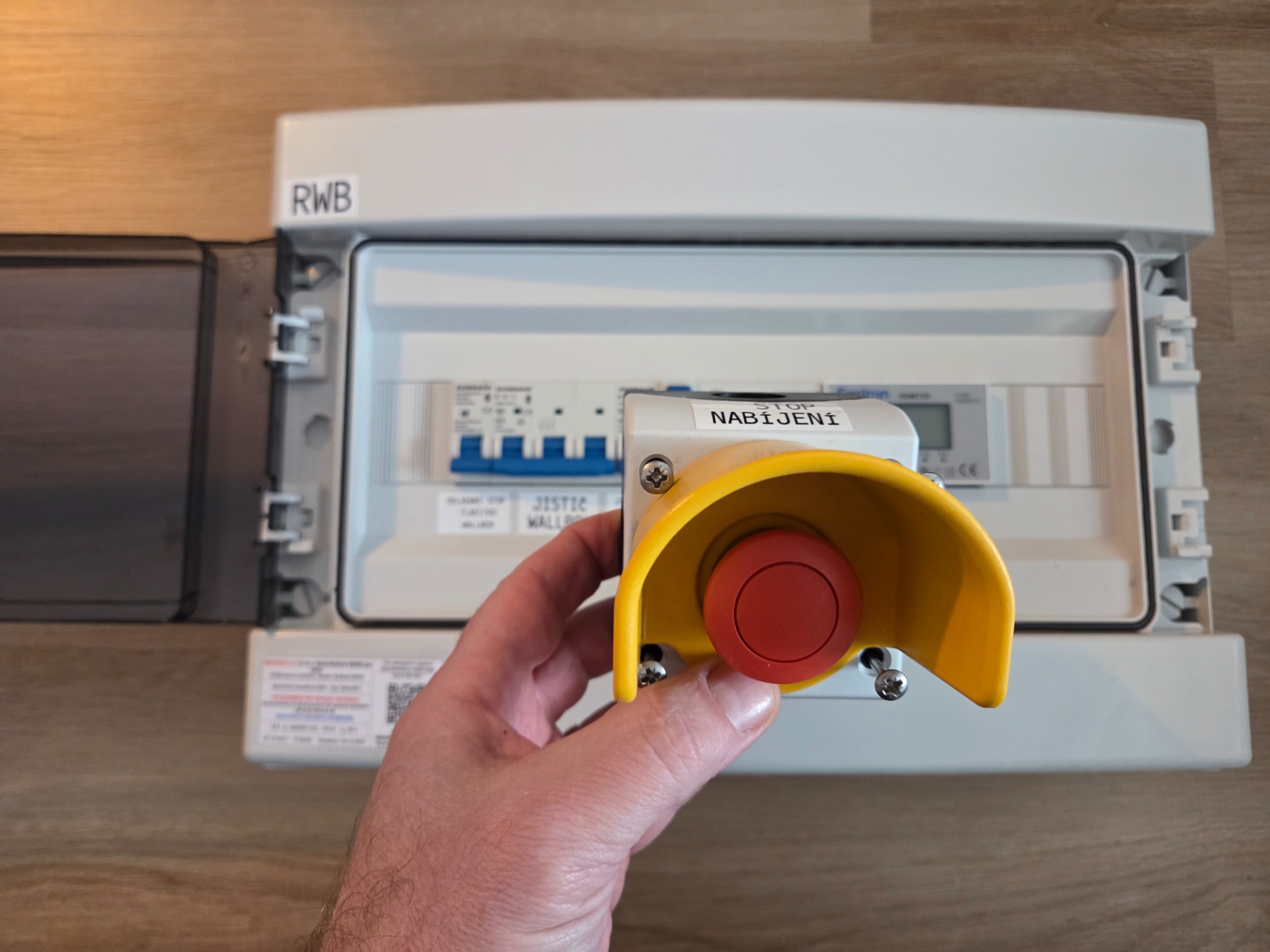

• nouzové STOP tlačítko

Varianty rozvaděče

Rozvaděč nabízíme v několika provedeních:

• základní sestava pro wallbox

• sestava s MID elektroměrem

• sestava se STOP tlačítkem

• kombinace MID + STOP

Proudové varianty:

• 16A / 3f

• 20A / 3f

• 25A / 3f

• 32A / 3f

Možnost rozšíření

Na přání lze rozvaděč doplnit například o:

• zásuvku 400 V

• zásuvkové okruhy 230 V

• světelný okruh

• další jištění pro garáž nebo pergolu

Rozvaděč tak může sloužit jako kompletní podružná rozvodnice.

Dokumentace a revize

Každý rozvaděč dodáváme:

• s popisem zapojení

• s označením okruhů

• s výrobním štítkem

• připravený pro revizi

Revizní technik má k dispozici všechny potřebné informace.

Pro koho je rozvaděč vhodný

• majitele elektromobilů

• montážní firmy

• SVJ a bytové domy

• firmy a provozy

• garáže, parkoviště, přístřešky

Důležité upozornění

Rozvaděč je určen k odborné montáži kvalifikovaným elektrikářem. Tento produkt usnadňuje instalaci, zvyšuje bezpečnost a zajišťuje správné řešení pro nabíjení elektromobilů.

Výroba na míru

Pokud vám žádná varianta nevyhovuje, stačí napsat požadavky. Rozvaděč navrhneme a vyrobíme přesně podle vaší aplikace.

Pokud chceš, můžu ti teď:

• udělat kratší verzi popisu pro katalogový výpis

• nebo připravit variantní popisy pro jednotlivé konfigurace (MID, STOP, 16A, 20A, 25A),

• nebo z toho udělat FAQ blok pod produkt pro zvýšení konverze i SEO.

SCHRACK-Info

Rozvodnice nástěnná, 1x18 mod.,IP65, průhledné dveře
bezhalogenová, UV stabilní, 1500VDC, materiál ABS, včetně N a PE svorkovnice, průchodky pro kabely horem 12xM20, 6xM25, 2xM32, 1xM40, spodem 12xM20, 6xM25, 2xM32, 1xM40, na boku 4xM25

•Rozvodnice nástěnná, průhledné dveře, UV-odolná
•Uzavírání stiskacím mechanismem, volitelně cylindrický zámek
•Včetně PE a N svorkovnice
•Třída ochrany II
•Bezhalogenový plast
•UV stabilní
•Jmenovité napětí 1000VAC, 1500VDC
•Teplota okolí: -25°C až +40°C
•Test žhavou smyčkou: 650°C
•Materiál: ABS
•Stupeň krytí IP65
•Odolnost rázům IK08
•RAL7035 světle šedá

Čárový kód 9004840919585
Šířka (netto) 418,00mm
Výška (netto) 286,00mm
Hloubka (netto) 148,00mm
Hmotnost (netto) 2,17kg
Ztrátový výkon -46,20W
Minimální teplota okolí -25°C
Maximální teplota okolí 40°C
Výrobce Schrack
Montáž na povrchu
Množství v balení 1 ks, 5 ks
