e-Vision Controller – Dobíjení z přebytků FVE a dynamické řízení výkonu (DLB)

E-VISION CONTROLLER – DYNAMICKÉ ŘÍZENÍ VÝKONU A NABÍJENÍ Z PŘEBYTKŮ FOTOVOLTAIKY

Aby vám přestal vypadávat jistič a mohli jezdit ze slunce

e-Vision Controller je řídicí jednotka, která z wallboxu e-Vision Pro Max udělá opravdu chytrou nabíječku. V reálném čase sleduje, kolik proudu odebírá celý dům a kolik právě vyrábí fotovoltaika, a podle toho plynule řídí nabíjecí výkon. Výsledkem jsou dvě věci: jistič při nabíjení nevypadne a elektromobil lze nabíjet výhradně z přebytků vlastní fotovoltaiky.

Controller je určen pro wallboxy e-Vision Pro Max 11 kW a e-Vision Pro Max 22 kW. S wallboxem komunikuje bezdrátově na frekvenci 868 MHz s dosahem až 120 metrů – bez Wi-Fi, bez internetu a bez datového kabelu do rozvaděče.

Instalaci Controlleru provádí elektrikář – montuje se na DIN lištu přímo v rozvaděči.

Recyklační poplatek je zahrnut v ceně.

✔ CO OCEŇUJÍ NAŠI ZÁKAZNÍCI

• Dynamické řízení výkonu (DLB) – ochrana hlavního jističe před výpadkem
• Nabíjení z přebytků fotovoltaiky ve třech režimech: PV, Min+PV a Fast
• 6 proudových kleští (CT) v balení – 3× na stranu sítě, 3× na stranu FVE
• Bezdrátová komunikace 868 MHz s dosahem až 120 m – bez Wi-Fi a internetu
• Funguje při jednofázovém i třífázovém připojení (110–240 V / 400 V AC)
• Ovládání přímo na displeji wallboxu – české menu, přepnutí jedním tlačítkem
• Kompatibilní se všemi měniči a bateriovými systémy – bez zásahu do záruky FVE
• Maximální měřitelný proud 100 A na fázi
• Vlastní spotřeba méně než 1 W
• Montáž na DIN lištu 35 mm
• Záruka 2 roky – platí i pro firmy
• Odborná podpora a montáž v ČR

PROČ POTŘEBUJETE OCHRANU JISTIČE

Nabíjení elektromobilu je největší jednorázový odběr v domě. Wallbox si trvale bere 16 nebo 32 A na fázi – a to jistič ustojí, dokud se nezapne trouba, varná deska, bojler nebo tepelné čerpadlo. Součet pak překročí hodnotu hlavního jističe a ten vypne celý dům.

Bez Controlleru se to řeší jediným způsobem: trvalým snížením nabíjecího výkonu "pro jistotu". Platíte tedy za pomalé nabíjení i tehdy, kdy je v domě ticho a kapacita je volná.

Controller to změní. Měří skutečný odběr celého objektu a wallboxu průběžně hlásí, kolik proudu ještě zbývá. Když domácnost odebírá málo, auto nabíjí naplno. Když se zapne pračka a trouba, nabíjecí výkon plynule klesne. Když spotřebiče doběhnou, výkon se zase zvedne. Jistič nevypadne.

NABÍJENÍ Z PŘEBYTKŮ FOTOVOLTAIKY

Controller měří fotovoltaiku samostatnou trojicí proudových kleští, takže přesně ví, kolik energie právě přebývá – tedy kolik by odešlo do sítě. Tuto hodnotu posílá wallboxu a ten podle ní nastaví nabíjecí proud. Přebytek skončí v baterii auta místo v síti.

TŘI REŽIMY NABÍJENÍ Z FOTOVOLTAIKY

Režim přepnete jedním tlačítkem přímo na displeji wallboxu, kdykoli během nabíjení:

PV – nabíjení výhradně z přebytků FVE, ze sítě nic. Nabíjení se spustí samo, jakmile fotovoltaika dodá dostatek energie. Vhodné pro ty, kdo chtějí jezdit čistě ze slunce a nikam nespěchají.

Min+PV – nabíjení bez přerušení. Přebytky mají prioritu, ale pokud klesnou pod minimum (6 A), rozdíl doplní síť. Auto se nikdy nepřeruší – nejpoužívanější režim, protože většina elektromobilů přerušované nabíjení nemá ráda.

Fast – plný výkon v rámci jističe. Wallbox nabíjí nastaveným maximem a fotovoltaiku bere jako vítaný bonus. Ochrana jističe platí i v tomto režimu.

JAK FUNGUJÍ PROUDOVÉ KLEŠTĚ (CT)

Měření zajišťují dělené proudové kleště, které se zacvaknou okolo vodiče jako kolíček – vodič se nemusí rozpojovat ani přerušovat. Kleště s vodičem nejsou vodivě spojené, měří bezdotykově přes magnetické pole. Otvor kleští má průměr 16 mm a kabel k jednotce je 1 m.

V balení je kleští šest:

• 3× na stranu sítě – základ pro DLB a ochranu jističe
• 3× na stranu FVE – umožňují nabíjení z přebytků

Pokud fotovoltaiku zatím nemáte, zapojí se jen tři síťové kleště. Druhou trojici si odložíte – až FVE přibude, elektrikář ji nasadí a režimy s přebytky se odemknou bez výměny zařízení.

NASTAVENÍ NA DISPLEJI WALLBOXU

Controller nemá vlastní aplikaci – vše se nastavuje na dotykovém displeji wallboxu e-Vision Pro Max v českém menu. Nastavují se tři hodnoty:

• Maximální proud hlavního jističe – wallbox pracuje s rezervou 80 % pro větší bezpečnost
• Minimální nabíjecí proud vozidla – nastavitelný 6–10 A
• Okamžité pozastavení nabíjení při překročení limitu – záchranná pojistka

BEZPEČNOST INSTALACE

Samotný wallbox e-Vision Pro Max se dá připojit bez elektrikáře, ale Controller ne. Montuje se na DIN lištu v rozvaděči a jeho kleště se nasazují na hlavní přívodní vodiče – to je zásah do domovní instalace. Samotná montáž je přitom rychlá, obvykle jde o práci na jednu návštěvu.

Důležité upozornění pro elektrikáře: proudové kleště mají určený směr nasazení a anténa nesmí zůstat v kovovém rozvaděči – kov signál odstíní. Anténu je nutné vyvést ven.

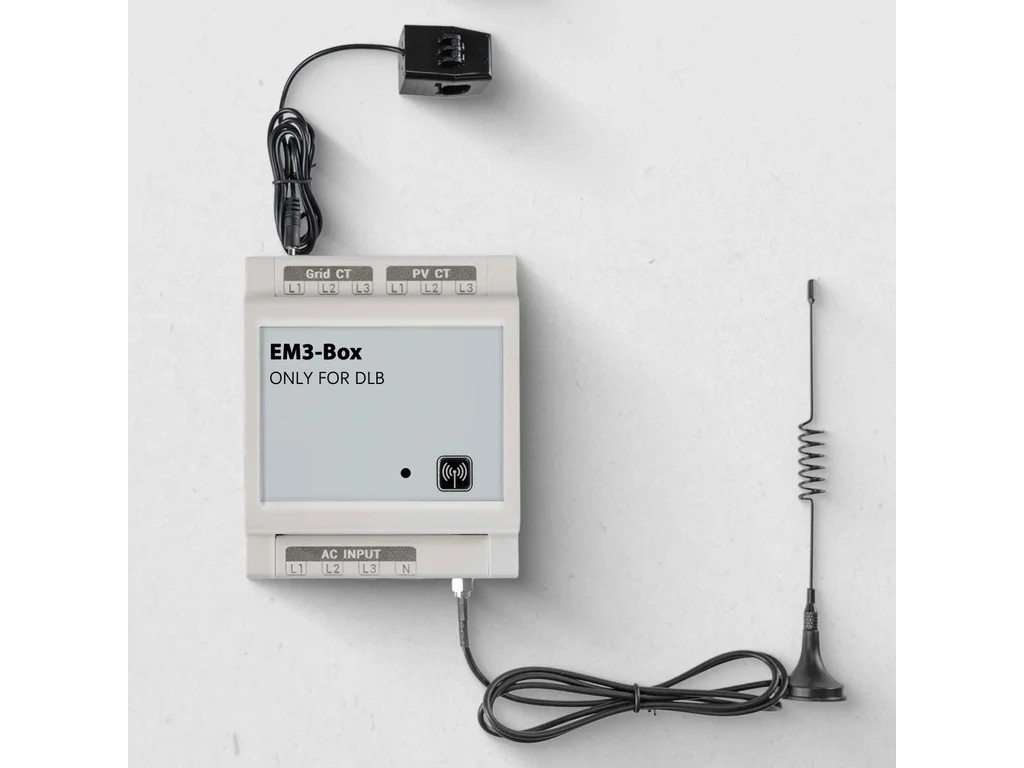

OBSAH BALENÍ

• 1× řídicí jednotka e-Vision Controller na DIN lištu
• 6× dělené proudové kleště (CT) s kabelem 1 m (3× síť, 3× FVE)
• 1× rádiová anténa s kabelem 1 m

Controller je příslušenství k wallboxu – samotný wallbox, nabíjecí kabel ani jištění nejsou součástí dodávky.

KOMPATIBILITA

e-Vision Controller pracuje výhradně s wallboxy e-Vision Pro Max 11 kW a e-Vision Pro Max 22 kW s podporou dynamického řízení výkonu. Starší kusy e-Vision Pro Max ho nepodporují. Pokud si nejste jistí, zda váš wallbox Controller podporuje, klidně nám zavolejte – ověříme to podle výrobního čísla ještě před objednávkou.

TECHNICKÉ PARAMETRY

Určení: dynamické řízení výkonu (DLB) a nabíjení z přebytků FVE
Kompatibilita: e-Vision Pro Max 11 kW a 22 kW s podporou DLB
Připojení: jednofázové i třífázové, 110–240 V / 400 V AC, 50/60 Hz
Proudové kleště (CT): 6× dělené, otvor 16 mm, kabel 1 m
Maximální měřitelný proud: 100 A na fázi
Komunikace s wallboxem: rádiová 868 MHz, dosah až 120 m
Wi-Fi / Bluetooth / Ethernet: nejsou potřeba
Vlastní spotřeba: méně než 1 W
Signalizace: LED – zelená (spojení), oranžová (párování), červená (porucha)
Krytí: IP20 (určeno do rozvaděče)
Provozní teplota: −25 °C až +55 °C
Relativní vlhkost: do 95 %
Montáž: DIN lišta 35 mm
Rozměry: 95 × 80 × 56 mm
Hmotnost: do 0,8 kg (včetně kleští)
Materiál: ABS, bílá
Certifikáty: CE, RoHS
Záruka: 2 roky

NAŠE DOPORUČENÍ

e-Vision Controller doporučujeme všem majitelům wallboxu e-Vision Pro Max, kteří mají fotovoltaiku nebo chtějí mít jistotu, že nabíjení neshodí hlavní jistič – bez nutnosti trvale omezovat nabíjecí výkon.

Pokud si nejste jistí, zda je váš wallbox kompatibilní nebo jak instalaci zajistit, klidně nám zavolejte nebo napište – rádi poradíme a navrhneme řešení přímo pro vás.
